ICFA/ICFT con doble función

No. El National Electrical Code más reciente requiere protección ICFA e ICFT únicamente en cocinas y cuartos de lavado. Y dentro de esas salas, el receptáculo ICFA/ICFT con doble función proporciona lo que se denomina protección de alimentación transversal, lo que significa que brinda protección para todo el cableado y las extensiones conectadas al lado de la carga. Si el receptáculo ICFA/ICFT de doble función sustituye el primer receptáculo del circuito ramal, proporcionará protección a los tomacorrientes restantes de dicho circuito.

A menos que esté familiarizado con el cableado de su hogar, comuníquese con un electricista. Si es ávido en la sustitución de receptáculos, para empezar, APAGUE EL INTERRUPTOR DE CIRCUITOS Y USE UN PROBADOR DE TENSIÓN PORTÁTIL PARA CONFIRMAR QUE LA ALIMENTACIÓN ESTÁ DESCONECTADA en el tomacorriente que cree que es el primero del circuito. Retire el tomacorriente y cubra los extremos de los cables. Vuelva a encender el interruptor y pruebe los otros tomacorrientes. Si elige el correcto, todos los demás estarán desconectados. Si elige uno incorrecto, APAGUE EL INTERRUPTOR, coloque nuevamente el tomacorriente original y pruebe con otro. Repita el proceso hasta encontrar el primer receptáculo del circuito.

Sí, todos los tomacorrientes necesitan un cable neutro para funcionar.

Si bien los receptáculos ICFA/ICFT de doble función pueden funcionar con un cable neutro compartido del lado de la línea, consulte los requisitos específicos del código sobre métodos aceptables para alimentar receptáculos ICFA/ICFT. Si no está familiarizado con la función de un cable neutro, comuníquese con un electricista.

Sí, todos los receptáculos ICFA/ICFT con doble función de Leviton cumplen con la norma UL 1699A (interruptores de circuito con fuga a tierra, tipo de circuito ramal de tomacorriente) para ICFA, la norma UL 943 para interruptores de circuito con fuga a tierra y la norma UL 498 para tomacorrientes.

Todos los receptáculos ICFA/ICFT con doble función están clasificados como alimentación transversal de 20A. Esto significa que pueden proteger todos los tomacorrientes subsiguientes en circuitos ramales de 15A A y 20A.

• Los receptáculos ICFA/ICFT de doble función están disponibles a través de distribuidoras, tiendas minoristas y comercios en línea de productos de electricidad. Visite www.leviton.com/dfci y haga clic en “dónde comprar” para obtener más información.

Sí, ambos pueden usarse en el mismo circuito; sin embargo, el receptáculo ICFA/ICFT de doble función ofrece ambas opciones de protección, ICFA e ICFT, en un único producto.

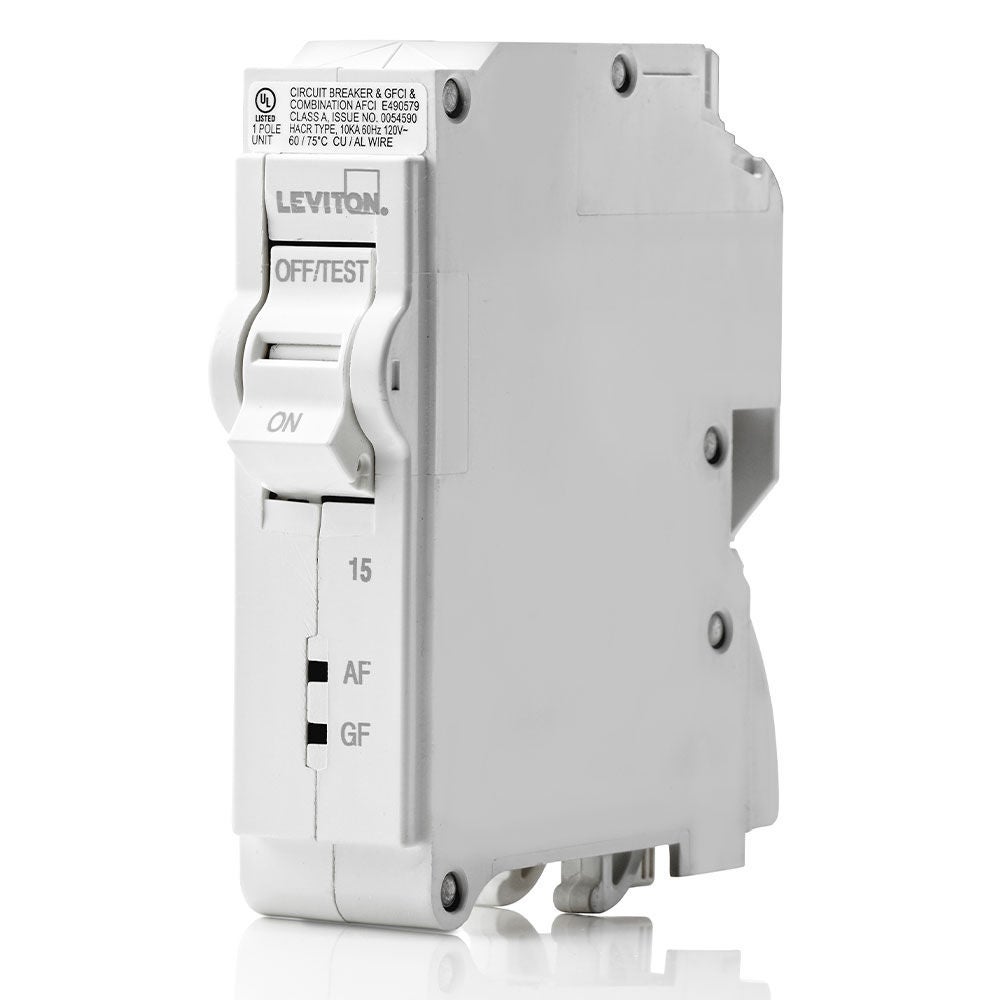

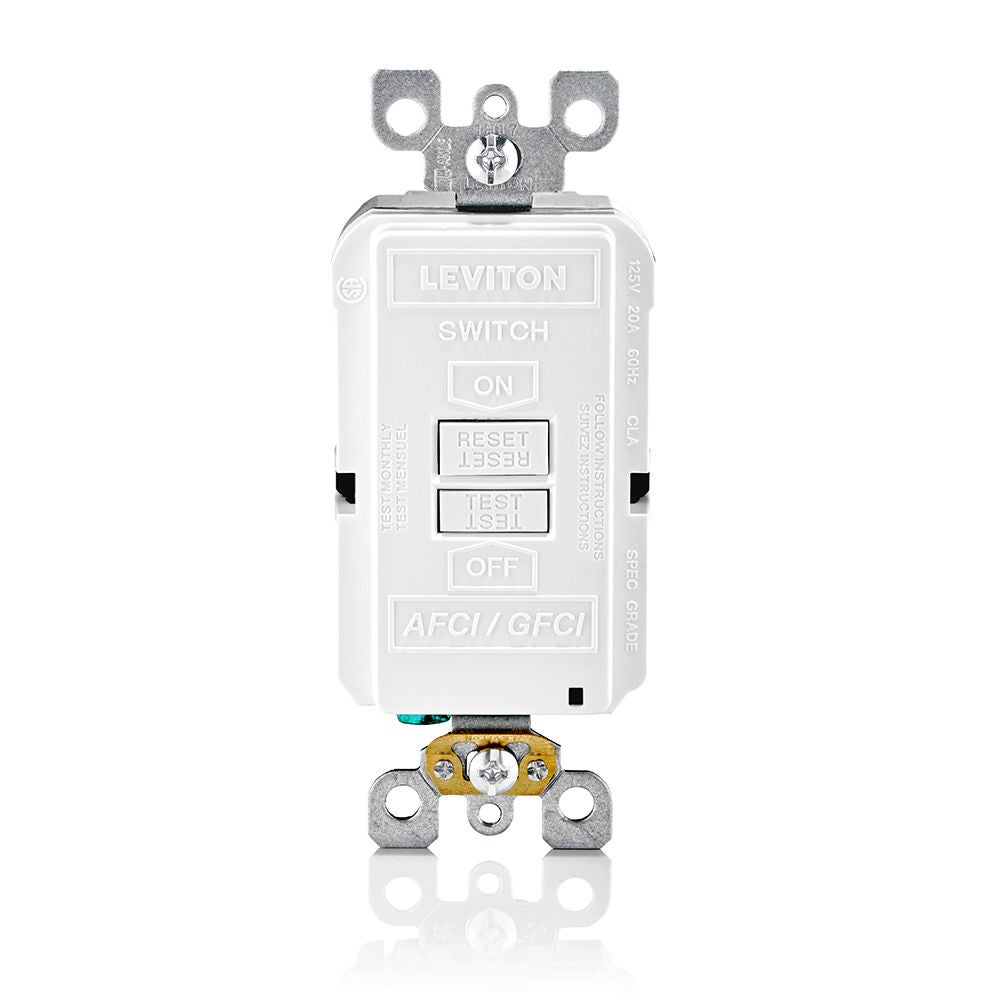

El interruptor ICFA se encuentra en el panel de servicio. Además, cuando se activa un interruptor ICFA, el usuario debe restablecer el interruptor en el panel de servicio. Un receptáculo ICFA/ICFT reemplaza un tomacorriente estándar y, cuando se activa, el usuario debe restablecer las funciones presionando un botón ubicado en el tomacorriente. Por lo general es una opción más cómoda.

El NEC® identifica áreas del hogar que requieren protección ICFA y otras que requieren protección ICFT, así como algunas que requieren protección ICFA e ICFT. Los receptáculos ICFA/ICFT con doble función ofrecen una opción que cumple con el NEC para la protección ICFA/ICFT en cocinas y cuartos de lavado para receptáculos de repuesto, modificaciones/ampliaciones y construcciones nuevas. Para obtener más información sobre los requisitos del código, visite www.leviton.com/protection

No, un interruptor tipo ICFA de combinación hace referencia a un interruptor de circuitos ICFA que ofrece protección contra arco eléctrico en paralelo y en serie. El término “combinación” hace referencia a la protección contra arcos en paralelo y en serie, y NO hace referencia a la protección ICFA e ICFT combinados; el término “doble”, sin embargo, hace referencia a la protección ICFA e ICFT. Por lo tanto, el receptáculo ICFA/ICFT de doble función proporciona protección contra fallas de arco y contra fallas de conexión a tierra en un único producto.
En línea con esto, los interruptores ICFA/ICFT de doble función ofrecen protección ICFA de tipo “combinación” (paralela y serie) e ICFT.

Los receptáculos ICFA también ofrecen una protección en serie y en paralelo, y se denominan receptáculos ICFA para salida de circuito ramal (Outlet Branch Circuit, OBC).

El receptáculo ICFA/ICFT puede ser una excelente alternativa según las circunstancias. Los receptáculos ICFA/ICFT funcionan con cualquier tipo de cableado y no dependen del tipo de interruptor en el panel. También ofrecen fácil acceso y los usuarios están familiarizados con sus botones de prueba y restablecimiento que también están presentes en los receptáculos ICFT.

El estándar UL para ICFA define una falla de arco como una condición de arco accidental (chispa) en un circuito (cableado). El arqueo genera calor de alta intensidad (puede superar los 4.000 grados Celsius) y genera partículas quemantes que, con el tiempo, pueden encender el material circundante, como el marco de madera o el aislante.

Hay una amplia gama de condiciones que pueden generar fallas de arco, que son como una chispa eléctrica:

Degradación de los cables

• Degradación natural por el tiempo
• Humedad o calor
• Estrés mecánico prolongado
• Estrés de voltaje prolongado

Daño físico

• Animales que mastican el aislante
• Clavos, chinches de la construcción o que sostengan cuadros y que estén clavados a
• una pared y pinchen o dañen un cable
• Daños en el cordón del suministro de alimentación o en la extensión originado por curvas pronunciadas o
• muebles que presionan cordones
• Daño general del cordón
• Cableado o conexión deficientes en productos/cajas de conexión

Sí. Los receptáculos ICFA/ICFT de doble función de Leviton son a prueba de manipulaciones para cumplir con los últimos requisitos de seguridad infantil del National Electrical Code®. Un mecanismo de cierre dentro del tomacorriente bloquea el acceso a los contactos a menos que se inserte una clavija de dos espigas.
